臺面尺寸 Worktable size

1300×2800mm

副鋸轉速 Scoring saw blade speed

7000-9000rpm

最大鋸切長度 Max. Cutting length

2700mm

最大工作速度 Max. Working speed

25m/min

最大鋸切寬度 Max. Cutting width

1200mm

小鋸片直徑 Scoring saw blade diameter

120mm

最大鋸切厚度 Max. Cutting thickness

65mm

大鋸片直徑 Main saw blade diameter

300mm

臺面結構 Table structure

浮動式吸附臺面 Floating adsorption table

驅動系統 Driving system

伺服驅動系統 Servo

傳動形式 Drive type

齒條傳動 Rack drive

工作電壓 Voltage

380V/3PH/50HZ

主軸功率 Spindle power

5.5kw×3+1.1kw×3

操作系統 Control system

臺灣永宏 Taiwan Fatek

毛重 Gross weight

4500kg

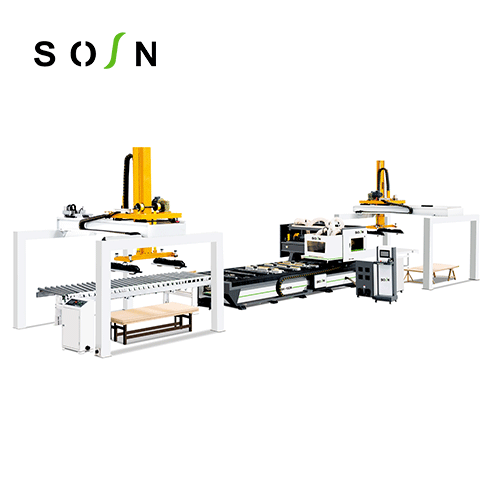

龍門及上下料平臺 Gantry & loading and unloading table

2000kg

外形尺寸 Overall dimension

13000×3600×3700mm

機身尺寸 Machine size

5800×2500×2000mm

上料輸送平臺 Loading convey table

4000×1300×900mm

龍門尺寸 Gantry size

3000×3600×3700mm

下料輸送平臺 Unloading convey table

3200×1400×900mm
